CORRIENTE ALTERNA

-



¿Quién descubrió la corriente alterna?

En 1887, Nikola Tesla logró construir el primer prototipo de un motor de inducción que funcionaba gracias a un tipo particular de corriente eléctrica, en la que los electrones cambian de dirección de flujo (polaridad).


¿Qué es la corriente alterna?

La corriente alterna (CA) es un tipo de corriente eléctrica que cambia a lo largo del tiempo. La variación puede ser en intensidad de corriente o en sentido a intervalos regulares.

El voltaje varía entre los valores máximo y mínimo de manera cíclica. El voltaje es positivo la mitad del tiempo y negativo la otra mitad. Esto significa que la mitad del tiempo la corriente circula en un sentido y, la otra mitad en sentido opuesto.

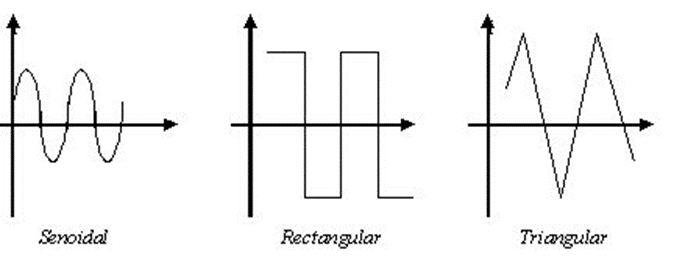

 La forma más habitual de la ondulación sigue una función trigonométrica tipo seno. Esta es la forma más eficiente y práctica de producir energía eléctrica mediante alternadores. Sin embargo, hay ciertas aplicaciones en las que se utilizan otras formas de onda, como la onda cuadrada o la onda triangular.


Frecuencia y el periodo de una señal:

La frecuencia es la cantidad de ciclo de la onda senoidal que se produce en una unidad de tiempo; en la cual es el tiempo en repetirse o cumplir un ciclo completo, ya sea entre pico y pico.

Longitud:

La longitud de una onda  es la distancia física  entre dos puntos a partir de las dos ondas en las cuales se vuelven a  repetir.
Habitualmente se representa con la letra griega lambda (λ)

Ejemplo: ¿Cuál es la frecuencia y el periodo de esta señal de un segundo?




F= 5 Hz. Cinco ciclos en un segundo.

T=1/F T= 1/5Hz T=0,2 seg. Se demora la señal 0,2 segundos en realizar un ciclo.

Valor de pico (Vp): Es el valor máximo que alcanza la señal. Existen dos valores pico; el valor de pico positivo y negativo. El Valor pico positivo corresponde a la región positiva de la señal, mientras que el valor pico negativo a la región negativa.

Valor pico a pico (Vpp): Es la magnitud entre el valor de pico positivo y el negativo. En una señal simétrica, el valor pico a pico es el doble del valor pico.

VPP: VP*2

Valor medio, Vm: En una corriente alterna sinusoidal, el valor medio durante un período es nulo: en efecto, los valores positivos se compensan con los negativos. Vm = 0.

Es la media algebraica de los valores instantáneos de la onda durante un semiperíodo (Si tomásemos el período completo el valor medio sería cero).

Valor eficaz: Se llama valor eficaz de una corriente alterna, al valor que tendría una corriente continua que produjera la misma potencia que dicha corriente alterna, al aplicarla sobre una misma resistencia.

Formula :

  1. VEF: VP* 0,707
  2.  VEF: VP* √ 2

  Ej:

 hallar el valor efectivo de 60v pico- pico

Datos:

Vpp:60v                                     vp:   60/2= 30v

Vp:30v                                       vef: 30*0,707= 21.21v

Vef: 21.21v



Ejemplos de corriente alterna (CA):

  • Dibuje una señal senoidal de 9 ciclos para un tiempo de 1 segundo. Hallar el valor de la frecuencia y el valor del periodo. Indique en el dibujo cual es el periodo, la longitud de onda, valor máximo positivo y valor máximo negativo.


Videos de apoyo:
